上圖：模塊化打樁泥漿處理設備

     該模塊化設備是對建筑打樁泥漿生產過程中固體顆粒（粗、細砂）實現回收，及尾水凈化、固廢（泥）干堆處理，進行的系統模塊化設計，在外觀上結構上有著很大的創新。

研發背景

     在建筑施工過程中，需要進行樁基工程的施工，泥漿水起著重要的保護井壁作用，但是多余泥漿水的處理一直是困擾工程施工的難題?，F在很多采用的方式是把現場泥漿水運到郊外垃圾場，讓其自然干化，這種處理方式原始落后，產生了很多問題，一是費用高、效率低，很難滿足施工進度要求，同時也造成現場環境惡劣，甚至嚴重影響市容環境。

組成結構

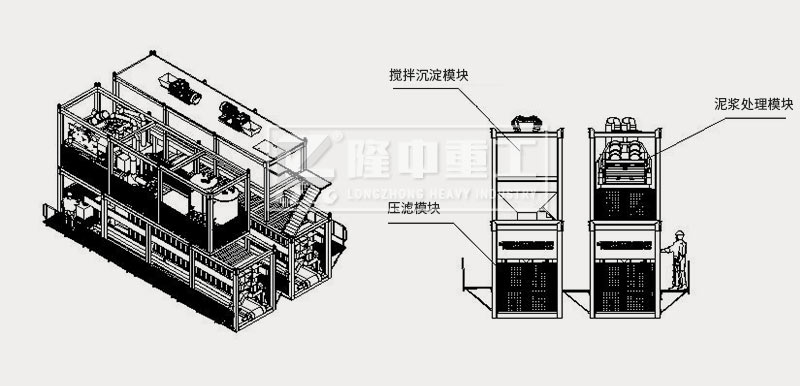

上圖：模塊化打樁泥漿處理設備結構示意


     該模塊化打樁泥漿處理設備整體分為三大模塊：泥漿處理模塊、攪拌沉淀模塊以及壓濾模塊。原料漿由渣漿泵通過管道送入泥漿凈化機，泥漿處理模塊于攪拌沉淀模塊之間用管道連接并自流，藥劑由計量泵通過管道送入攪拌沉淀池，攪拌沉淀模塊與壓濾模塊壓濾機專用泵和管道連接，2個壓濾機壓濾出的清水由管道外接至清水池，壓濾出的泥餅掉落在壓濾機下的皮帶機中送出。

工藝流程

上圖：模塊化打樁泥漿處理設備工藝流程

     通過渣漿泵把泥漿送入泥漿機下層篩面，經過振篩作用下層篩面出粗砂（含少部分水），（細砂、泥和水）混合物進入篩下水箱，通過泵將通過2層篩面的物料送入分離器進行泥砂分離。

     分離器底流口的漿料（細砂、泥和水）進入上層篩面脫水，回收細砂（含少部分水），然后剩余漿料（泥和水）進入篩下水箱。分離器返水（泥和水）進入攪拌沉淀池，底流口排出（泥和水）由泵打入高壓隔膜壓濾機產生泥餅（含水率小于30%），高壓隔膜壓濾機壓出泥餅，清水進入清水池回用。

上圖：模塊化打樁泥漿處理設備


工藝優勢

     1、合理的集成化模塊設計，有效提高了場地利用率，不J節省占地面積，也在很大程度上減少了施工的難度

     2、工藝合理，各部分設備之間的合理搭配，使其具有相比傳統設備更高的處理效率高。

     3、模塊化的設計有效縮短了處理環節中的物料傳遞過程，具有處理速度快、處理周期短的特點。

上圖：模塊化打樁泥漿處理設備


產品參數
