GP系列尾礦處理脫水篩是專門根據金屬尾礦特點而專門研制的一種用于各種金屬尾礦干排處理的振動篩.是用于:鐵礦,金礦,銅礦,鉬礦,鉛鋅礦,重晶石礦,鋁礦等各種尾礦的回收干排作業; 它是與金屬尾礦的特點相結合的基礎上GP系列高頻篩。 它是針對我國大量尾礦干排篩存在的諸多問題經過充分論證,調研后而設計的新型高效尾礦回收設備,具有結構簡單,造價低,效率高.能耗低.
GP系列尾礦脫水篩也稱為礦山尾礦處理、尾礦干屏幕,尾礦處理系統,礦山尾礦脫水篩、礦山尾礦脫水設備,屏幕的尾礦干堆和替代尾礦處理。
1.較高的工作效率和回收效率;
2.結構簡單,操作方便,工作噪音低;
3.可調節屏幕的振幅;
4.軸承采用特殊的軸承振動設備;
5.聚氨酯屏幕,長壽命,固定可靠;
6.采用有限元分析軟件;
| Model | Sievewidth (mm) | Sievelength (mm) | Sievesquare (m2) | Sieve holesize (mm) | Power (kw) | Capacity (t/h) | Overall dimensions LxWxH(mm) |
| GP1837 | 1800 | 3700 | 6.7 | 0.2-0.5 | 2*7.5 | 50~100 | 3963*3013*1961 |
| GP1842 | 1800 | 4200 | 7.6 | 2*7.5 | 60~110 | 4573*3013*1973 | |
| GP2437 | 2400 | 3700 | 8.9 | 2*11 | 80~130 | 3986*3745*1961 | |
| GP2442 | 2400 | 4200 | 10.1 | 2*11 | 90~150 | 4595*3745*2032 |

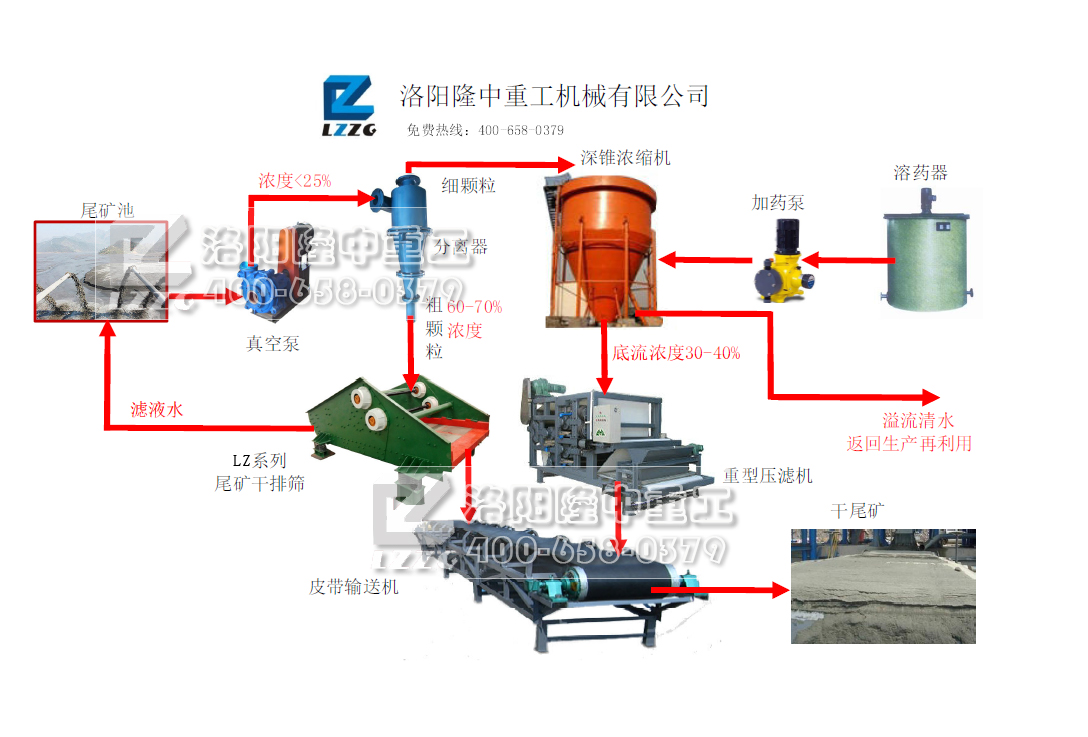

GP系列礦山尾礦的屏幕是由兩個振動馬達, 使屏幕篩運動對聯機達到過濾的目的。 隨著屏幕上的振動,集中尾礦材料上下不斷扔在屏幕上, 材料是放松和篩墜毀,小號的材料過濾篩孔。 最后它達到分類的目的,脫水和脫泥。

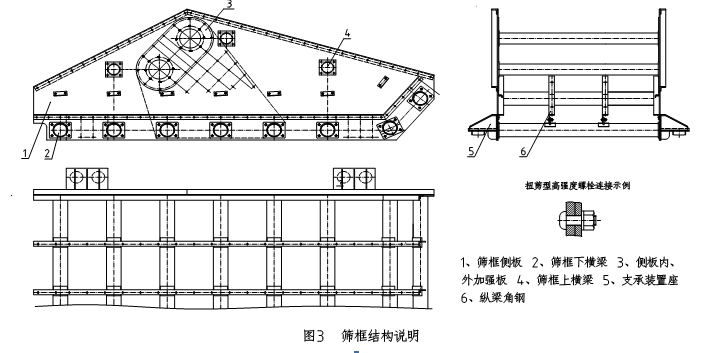

篩箱由篩框、篩面及篩面固定裝置等組成。

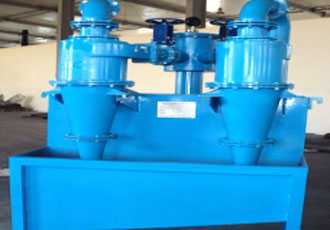

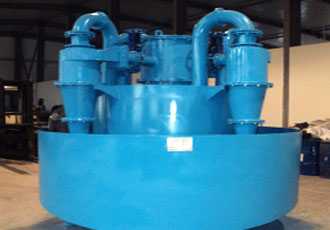

提取低水泥漿,泥漿泵,然后收集細沙的離心力氣旋。

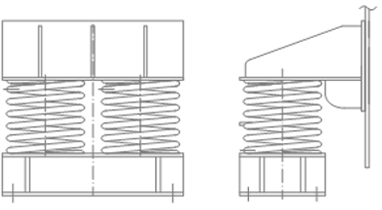

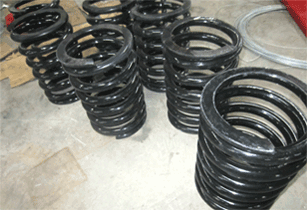

本篩通過四組支承裝置與基礎聯接。支承裝置主要由上座、螺旋彈簧及底座組成。

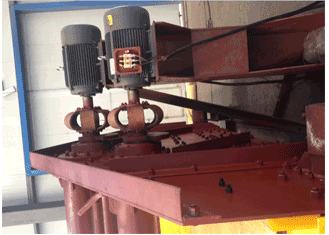

本篩采用2個普通Y系列電動機，通過螺栓與電機架聯接，電機架為焊接結構。

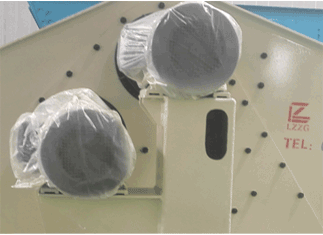

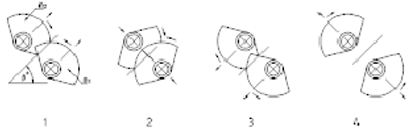

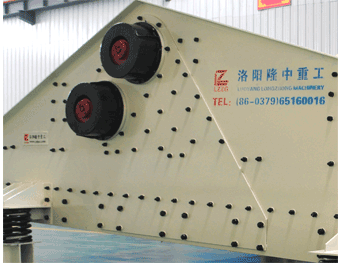

振動器主要由軸承座，滾動軸承，主偏心塊、付主偏心塊、軸、注油裝置和防護罩等組成。調節主、付主偏心塊夾角可以改變激振力的大小。

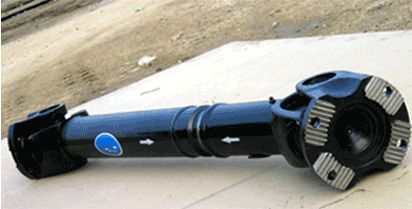

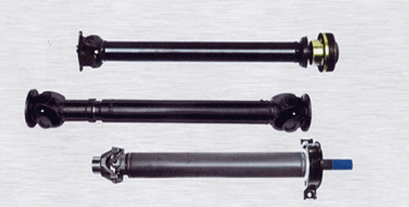

兩振動器之間通過汽車萬向傳動軸傳遞動力，由于萬向傳動軸軸向可自由移動，從而避免軸承受軸向力。

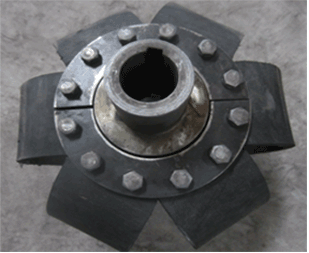

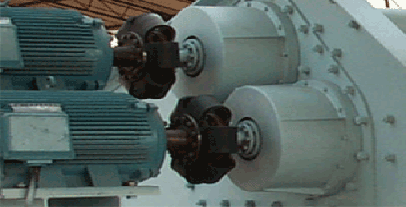

振動器與電動機之間采用膠帶聯軸器聯接，對電機起隔振作用。聯軸器由兩個半聯軸器和膠帶組成，兩個半聯軸器通過壓板和螺栓與膠帶聯接成一個整體。
